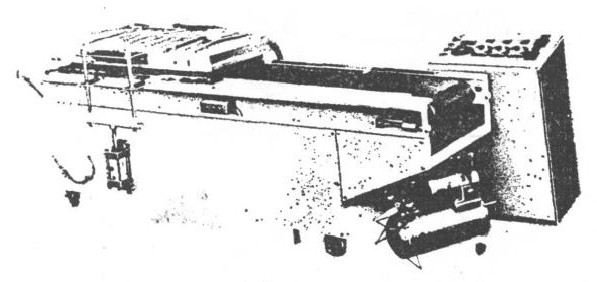

图所示为卧式连续自动真空包装机的外形图。该机由工作室、抽气系统，电气控制系统及机架等部分组成。



    将装有被包装扬品的塑料袋整齐地置于盘内，推入工作室，合上压盖，借助于电气系统控制的电磁伐，按着规定的工作程序，即能自动完成抽真空，压紧袋口、电热封合，冷却、放气、自动抬起压盖等一系列动作。

主要结构
    1、工作室部分
作室部分包活压盖、小气室压紧机构、加热机构及压盖自动抬起等

    1)压盖
是用铝合金材料铸造的，要求有良好的气密性，具有足够的强度。压盖的底部加工有燕尾式密封槽，将‘O’形橡胶圈包入密封槽内，靠橡胶与外界隔绝密封，压盖顶部装有两个有机玻璃观察窗，拉手及真空表。

    2)小气室
    小气室压紧机构。用顶板将橡胶模片压紧在压盖上，橡胶展片与压盖之问所形式的空间2称为小气室。压块、落板、玻璃丝布保护膜等组成的压紧装置，靠四根弹簧拉紧在橡胶膜片下。

    3)加热机构
    加热机构是采热带,靠两端锁紧螺钉在聚四狱乙烯垫板上，垫板嵌在枕板上，枕板则是用螺钉固定在工作台面上，电热带而复盖一玻璃拉布保护膜，刊用镶上的螺钉压紧板和玻璃丝布保护膜。
