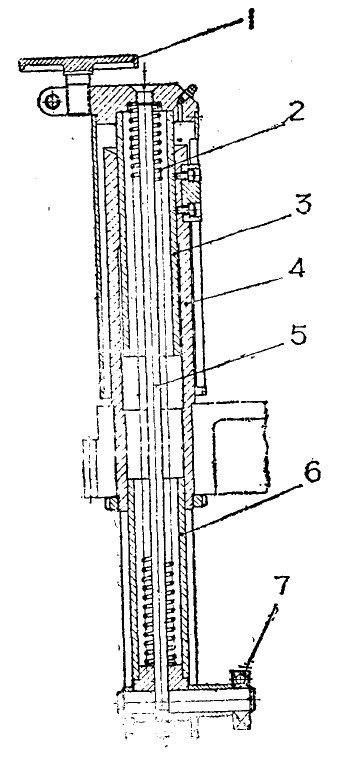

果酒行业使用的玻璃瓶，不论是各部分尺寸还是几何形体，目前误差都很大，合格率很低，为了提高玻璃瓶的使用率，减少机器另件的损坏，对用凸轮导轨作为升降的瓶托就需设计成本身可伸缩的弹性瓶托。瓶托的结构见图所示。



    灌装机瓶托的上滑筒3和下滑筒6，通过拉杆5与弹簧2组成一完整的弹簧套筒。在下滑筒的拔销上装有滚动轴承7，使整个瓶托可沿着凸轮导轨的曲线升降。弹簧2是由直径为3.5毫米的钢丝绕成，弹簧的外径为29毫米。在自由状态下，弹簧的长度为580毫米，而装入上下滑筒之间后，长度为480毫米，这时弹簧屏受的初始压力为13公斤，以后每对弹黄增加10毫米的压缩量，弹簧的压力即增加l公斤。

    为了适应瓶子高度不同类型，瓶子从第一拨轮送入瓶托时，瓶口与装酒阀上的导向杯相距10毫米的要求，装酒阀的位置必需可调整，即由支承上转盘的四根螺柱的同步转动机构来完成。

    在正常状态下瓶子正确进入瓶托上后，瓶托的上升行程为150毫米，这时滑套的压缩量为10毫米，也就是瓶子承受的压力(即瓶口与软橡胶垫的压紧力)为13十1二14(公斤)。
    当瓶子由于制造的误差使瓶口不能正对下酒管的中心位置时，瓶托把瓶子升高就要顶着导向杯，此时滑筒的压缩愈为90毫米，瓶子承受的压力为13+9=22(公斤)
    机器正常运转直至进入下降工位后，瓶托下降，上下滑筒复位，瓶口与下酒管最后脱离。该机滑筒的最大压缩量为105毫米
